Periodicidade
Os máximos das três correntes se repetem no mesmo ritmo da fresa, conectando diretamente o comportamento elétrico ao ciclo de corte.
Energy Analyzer · TRL7
Da corrente elétrica para a assinatura do processo.
O Energy Analyzer registra sinais elétricos em alta taxa e transforma a forma de onda em informação sobre o comportamento da máquina. Em um ensaio real de fresamento, o sistema identificou diretamente a frequência do ciclo de corte, estimou a rotação equivalente e mostrou a repetibilidade do esforço entre voltas.
8 kS/sForma de onda preservada para análise detalhada.
6,75 HzAssinatura dominante encontrada no fresamento real.
~405 rpmRotação equivalente extraída do sinal elétrico.
1 evento/voltaCiclo de carga coerente com um único inserto ativo.

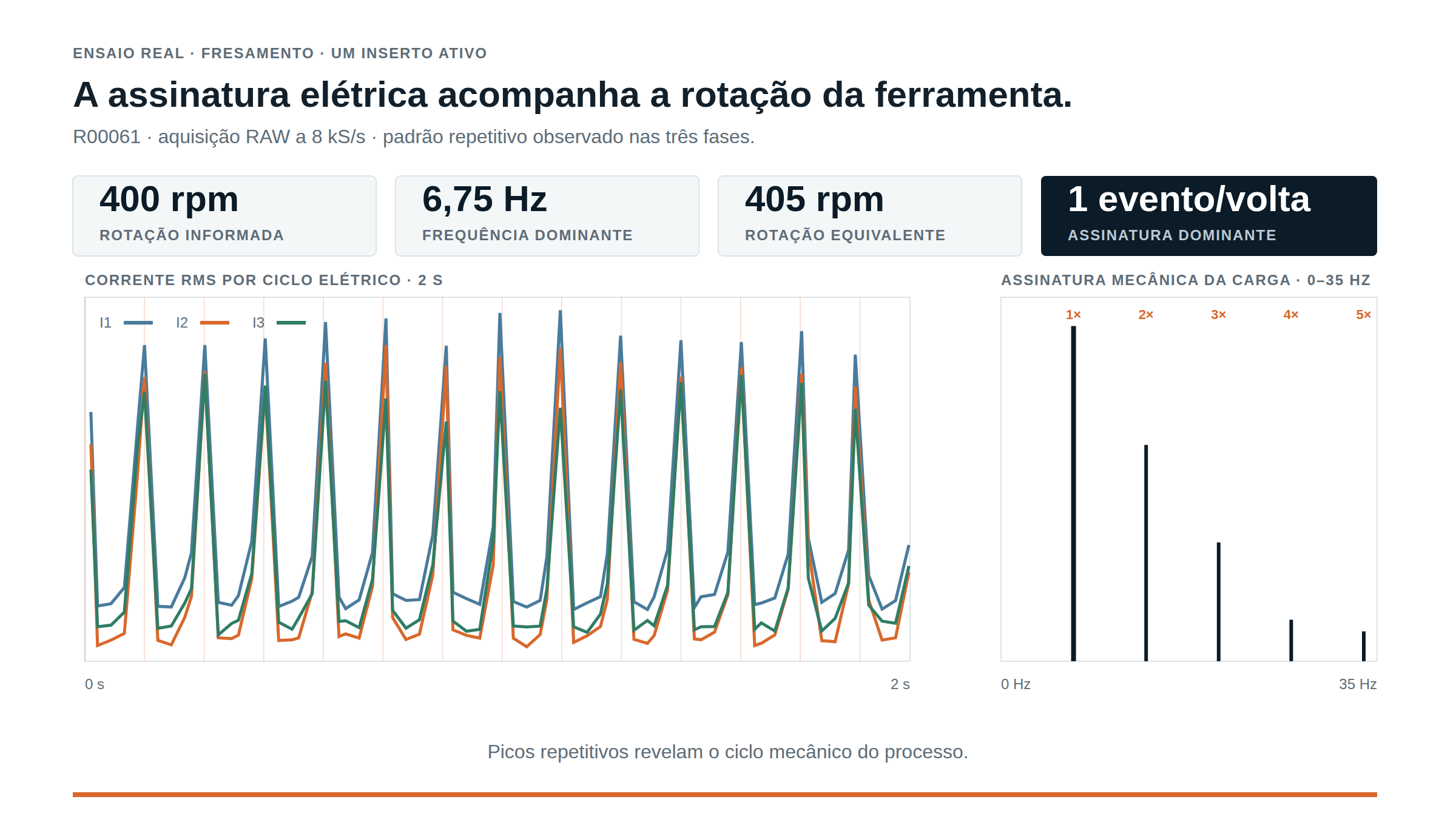

Resultado em máquina
O ciclo mecânico aparece na corrente.
No ensaio R00061, uma fresa com um único inserto ativo trabalhou a 400 rpm. A periodicidade dominante encontrada foi de aproximadamente 6,75 Hz, equivalente a cerca de 405 rpm, com um pico principal de carga a cada volta.
Espectro
Componentes em aproximadamente 6,75; 13,50; 20,26; 27,01 e 33,76 Hz organizam a forma pulsada do esforço ao longo da rotação.
Bandas laterais
A modulação do processo também aparece ao redor da frequência elétrica, separada pela mesma frequência mecânica observada.
Do sinal ao processo
Capturar, organizar e interpretar a dinâmica elétrica.
O Energy Analyzer conecta aquisição de alta taxa, armazenamento local e análise para transformar o consumo elétrico em uma assinatura temporal e espectral da operação.
MáquinaCorrentes e tensões refletem o esforço da operação.
AquisiçãoForma de onda registrada a 8 kS/s.
AssinaturaPeriodicidades, ciclos, harmônicas e bandas laterais.
IndicadoresRotação equivalente, repetibilidade e mudanças de carga.
AplicaçãoProcesso, condição, ferramenta e comparação de campanhas.
Uma única aquisição pode responder novas perguntas.
A forma de onda preservada permite voltar ao mesmo ensaio para comparar ciclos, frequências, condições de corte e novos indicadores conforme a aplicação evolui.
Plataforma
Do equipamento ao histórico, cada camada trabalha com o mesmo contexto de medição.
Equipamento
Instrumentação para tensão e corrente, processamento embarcado e armazenamento local da aquisição.
Aquisição
O RAW preserva a forma de onda; os registros PQ sustentam acompanhamento operacional, histórico e comparação.
Resultados
Casos medidos mostram rotação equivalente, periodicidade de carga, harmônicas do processo e repetibilidade entre ciclos.
Dados
Ciclos, espectro, harmônicos, tempo-frequência e comparação transformam os arquivos adquiridos em informação de engenharia.
Pesquisa
A mesma base abre espaço para modelos de condição, classificação de estados e inteligência aplicada à operação.
Onde podemos chegar
Construir indicadores que acompanham máquina, ferramenta e processo.
Com séries de ensaios conhecidas, a assinatura elétrica pode ser comparada entre ferramentas, parâmetros de corte, estados de operação e condições de carga.
Isso abre caminho para detectar mudanças de periodicidade, desequilíbrio entre insertos, evolução de desgaste, alterações de engajamento e classificação automática de etapas do processo.
Relatório técnico
Resultados completos para levar, compartilhar e discutir.
Reunimos os ensaios R00022 e R00061 em um PDF técnico de apresentação, com gráficos, metodologia, interpretação de processo e referências bibliográficas.
Escaneie o QR Code para abrir o relatório
O endereço do QR é permanente e aponta para a versão pública do documento hospedada no próprio site do Energy Analyzer.
Quer descobrir o que o sinal elétrico revela sobre a sua máquina?
Podemos instrumentar uma condição de operação, registrar a assinatura e transformar o ensaio em indicadores específicos para o seu processo.
