O Energy Analyzer reúne medição multicanal, aquisição de alta taxa, armazenamento local e conectividade em uma única plataforma. O objetivo é preservar o sinal elétrico com contexto suficiente para acompanhar consumo, qualidade de energia e comportamento do processo.
Dois ensaios mostram níveis diferentes de informação extraídos da mesma plataforma: R00022 evidencia a profundidade da análise elétrica; R00061 mostra como a assinatura elétrica acompanha diretamente um processo de usinagem.

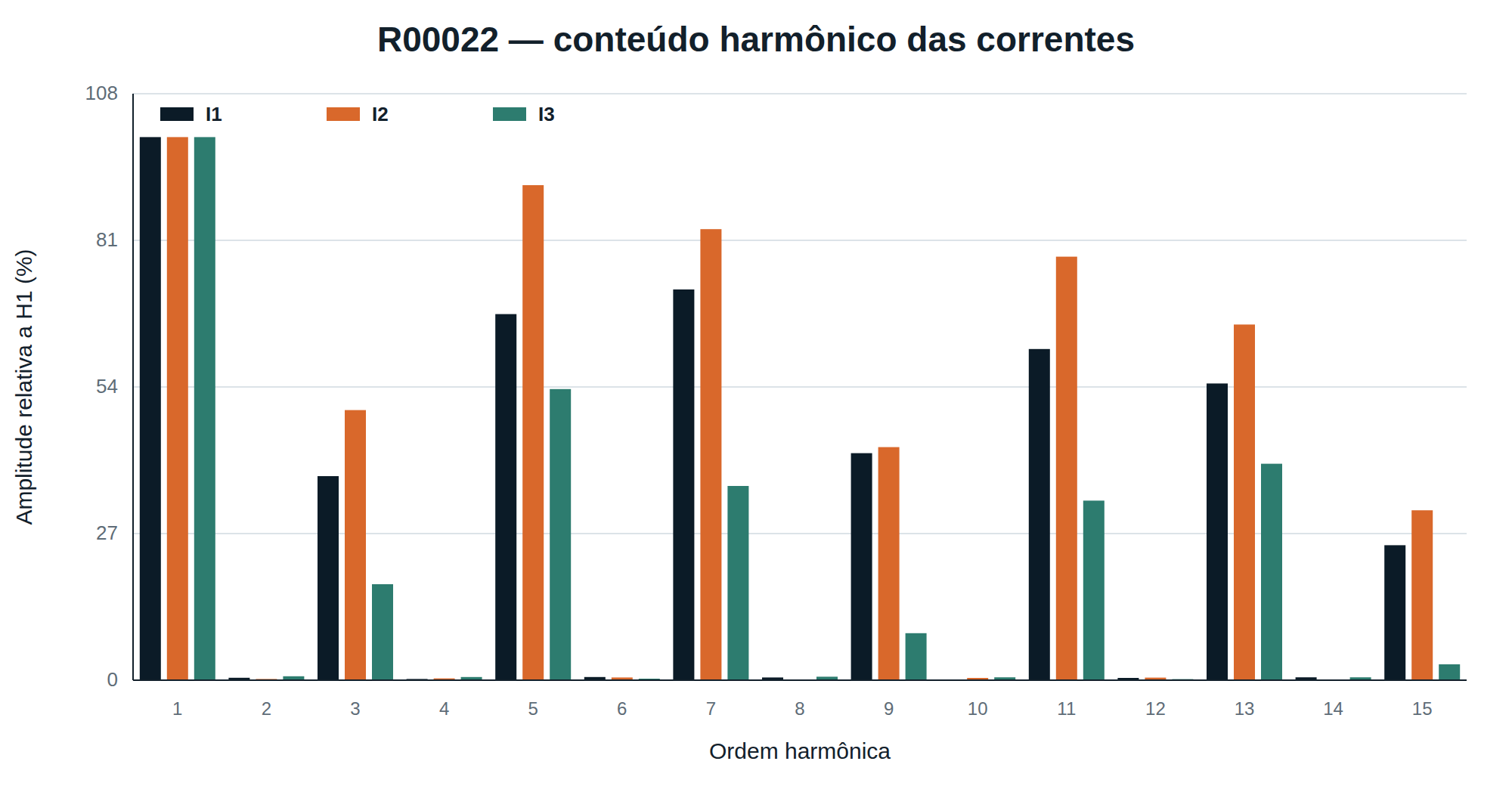

A captura foi processada em formas de onda, 599 ciclos completos de rede, grandezas por fase, reconstrução harmônica H1–H32 e análise tempo-frequência. A frequência elétrica permaneceu próxima de 60,001 Hz e o conjunto foi organizado em relatórios reproduzíveis.

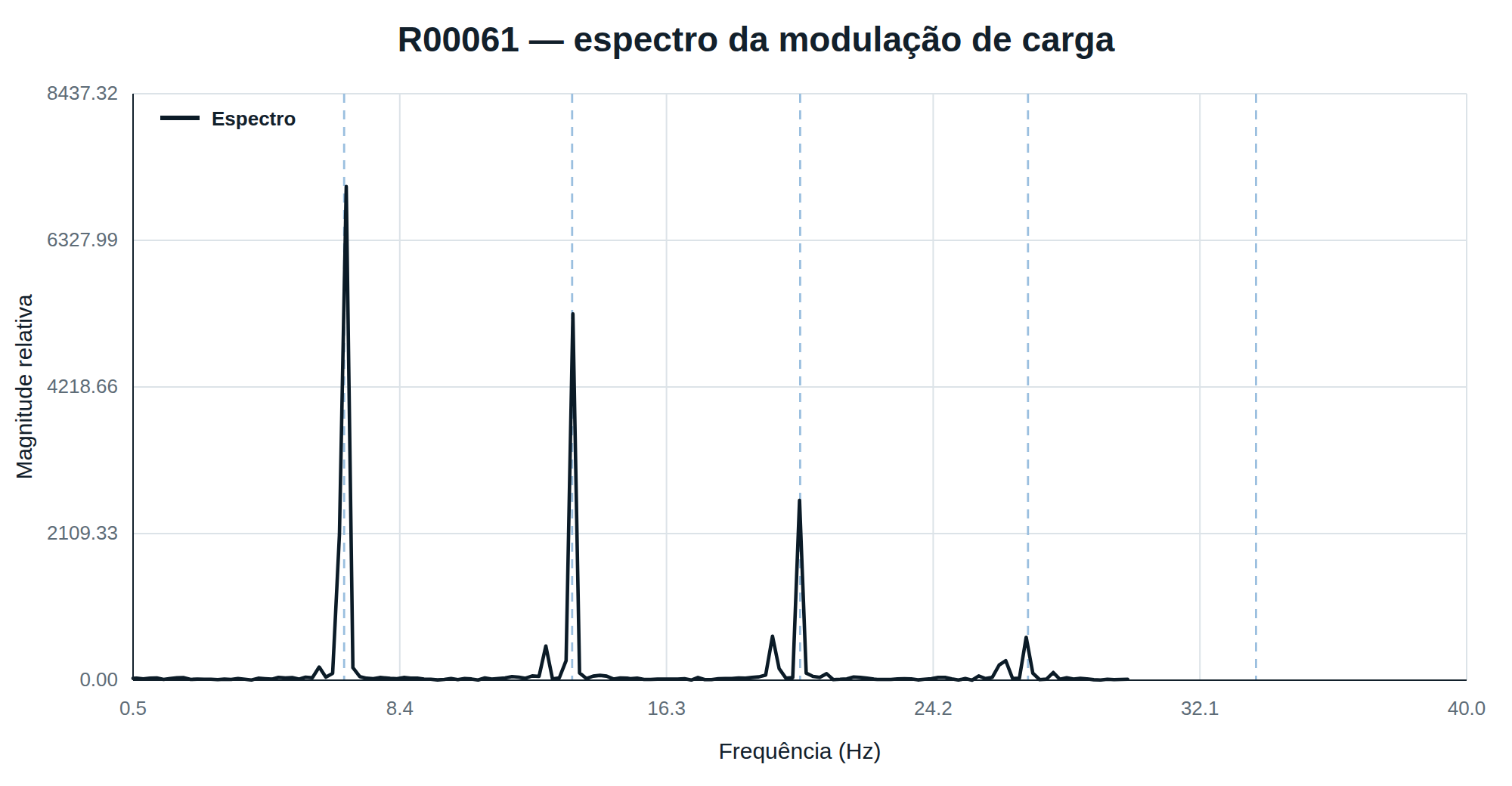

A modulação dominante apareceu em aproximadamente 6,75 Hz, equivalente a cerca de 405 rpm. O sinal apresentou um evento principal por volta, repetibilidade entre ciclos e uma família de componentes em 1×, 2×, 3×, 4× e 5× da frequência mecânica.
O perfil completo reúne Van, Vbn, Vcn, Ia, Ib, Ic e In, permitindo observar alimentação, carga trifásica e comportamento do neutro em uma única sessão.
Três canais independentes permitem acompanhar as fases e relacionar variações da alimentação com o comportamento da carga.
Quatro canais registram as três fases e o neutro, ampliando a leitura de desequilíbrio, retorno e assinatura da máquina.
Grandezas elétricas periódicas formam o histórico operacional e dão contexto aos trechos que merecem investigação detalhada.
O ESP32 coordena sessões, captura RAW, arquivos, registros PQ, eventos e conectividade do instrumento.
O cartão SD mantém a aquisição junto ao equipamento e permite reabrir o mesmo ensaio para novas análises.
A alta taxa preserva transitórios, distorções, modulações e padrões rápidos associados à operação.
Registros periódicos organizam tensão, corrente, potência e outras grandezas para acompanhamento ao longo do tempo.
A interface reúne equipamentos, sessões, eventos, registros e comandos em uma camada operacional integrada.

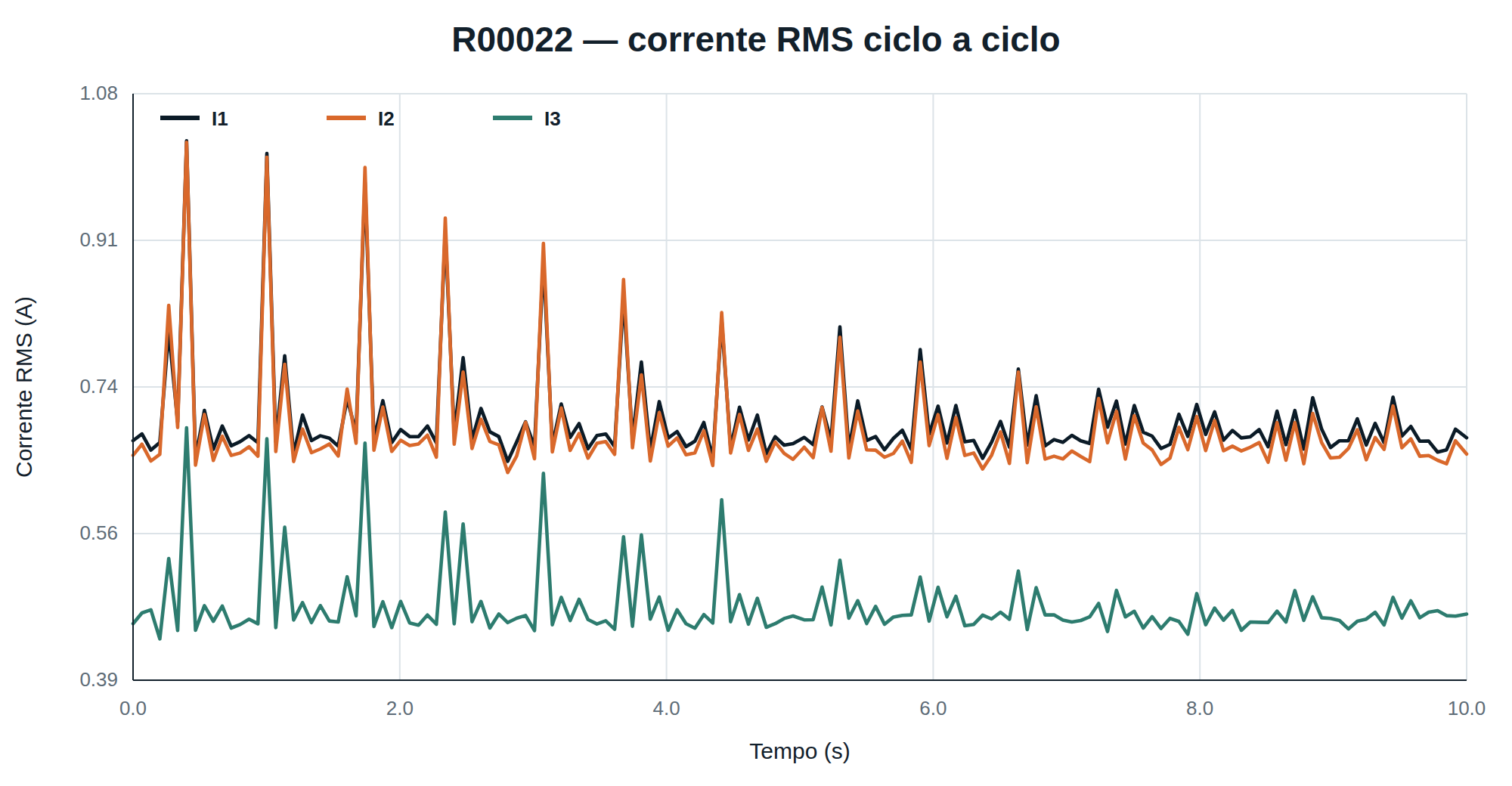

Formas instantâneas e métricas ciclo a ciclo mostram como a carga evolui durante a operação.
H1–H32, STFT e bandas laterais organizam componentes elétricas e modulações associadas ao processo.
Eventos repetitivos podem ser alinhados por ciclo para comparar voltas, ferramentas e condições de operação.

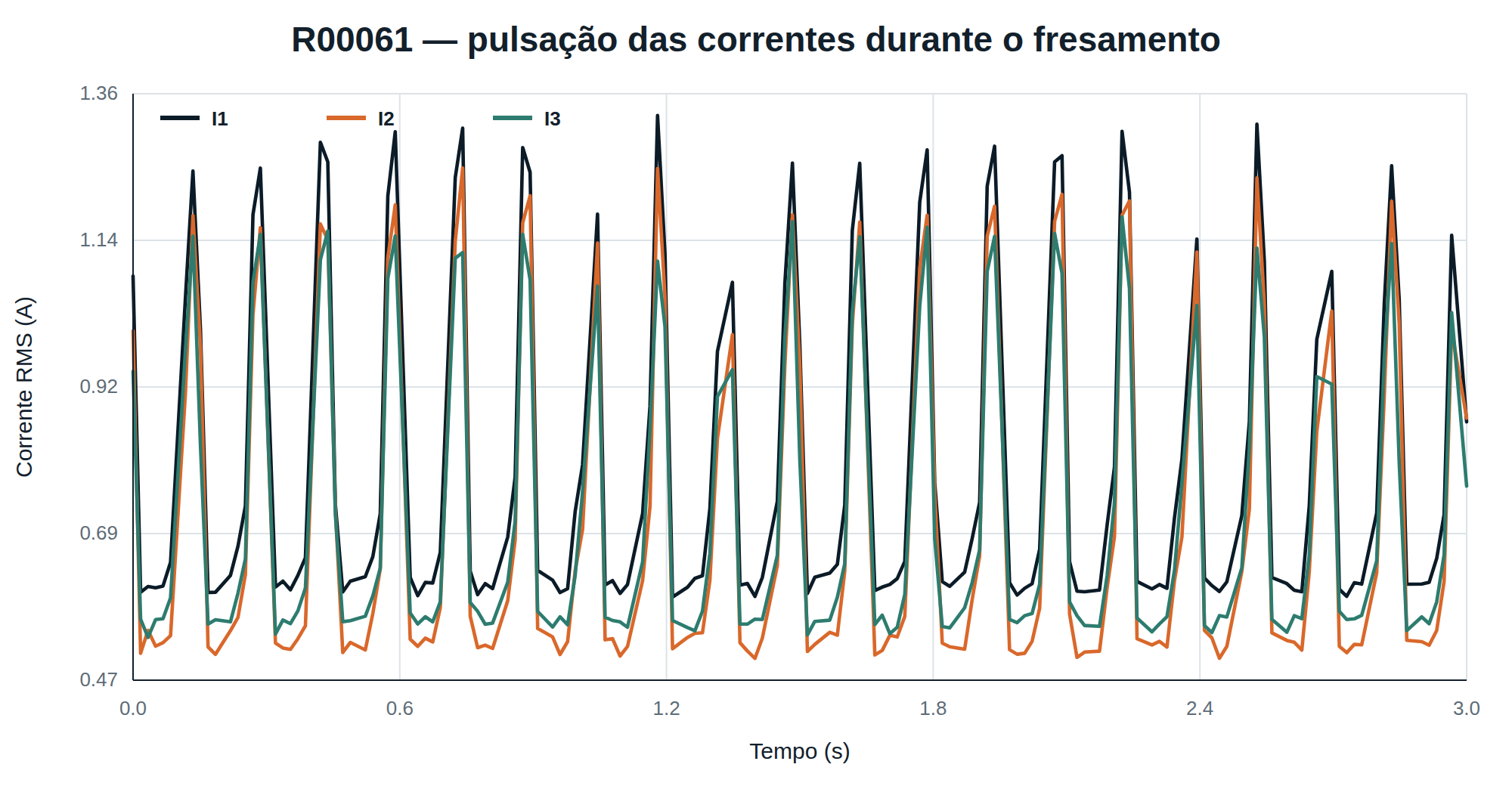

No R00061, a corrente registrada pelo Energy Analyzer acompanhou a periodicidade de uma fresa trabalhando a 400 rpm e permitiu estimar a rotação equivalente a partir do padrão elétrico observado.
Essa capacidade cria uma ponte entre instrumentação elétrica e análise de máquinas: frequência, repetibilidade, carga, conteúdo espectral e variações do ciclo passam a formar uma assinatura do processo.
A proposta do Energy Analyzer é combinar aquisição, DSP e contexto de operação em uma mesma cadeia de análise.
Reunimos os ensaios R00022 e R00061 em um PDF técnico de apresentação, com gráficos, metodologia, interpretação de processo e referências bibliográficas.
O endereço do QR é permanente e aponta para a versão pública do documento hospedada no próprio site do Energy Analyzer.
Definimos os canais, o ponto de medição e a campanha de acordo com a informação que você precisa extrair da operação.
Leitura do resultado
No ensaio R00061 a fresa, com um único inserto ativo, trabalhou a 400 rpm programados. A corrente medida pelo Energy Analyzer pulsa uma vez por volta; a periodicidade dominante de 6,75 Hz corresponde a ~405 rpm, cerca de 1,3% acima do nominal. É a mesma plataforma que, no R00022, sustenta a análise elétrica completa: ciclos, harmônicas H1–H32 e STFT.
